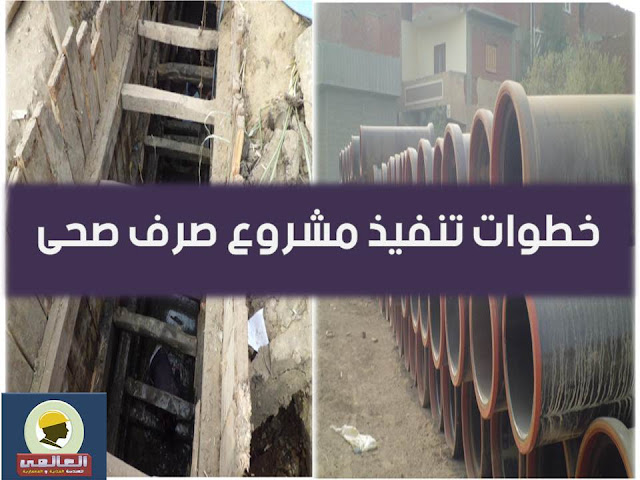

خطوات تنفيذ مشروع تركيب مواسير الصرف الصحى والمطابق
و يتكون المشروع من:
-1 التشوين
-2 الحفر
-3 تثبيت جوانب الحفر
-4 إنزال الماسوره و التركيب
-5 إنشاء المطابق
-1 التشوين
-2 الحفر
-3 تثبيت جوانب الحفر
-4 إنزال الماسوره و التركيب
-5 إنشاء المطابق
نبذة عن المشروع
اولا : التشوين
عمليه التشوين هى ثانى عمليات إنشاء الشبكه بعد زيارة الموقع و انهاء كافه التراخيص اللازمه و معرفه أماكن الشبكات سواء كانت خطوط ( كهرباء ، مياه ، غاز ..... إلخ ) . و يجب
عند زياره الموقع إيجاد موقع لتشوين العدد و المواسير و يراعى فى اختيار هذا الموقع أن يكون :
-1قريب من الموقع فلا يمكن أن يكون بعيدا عن الموقع حيث يصبح هناك تعطيل و تكلفه عند نقل هذه المواسير و المعدات .
-2لان يكون واسع إذ يجب أيسع المعدات و المواسير.
-3أن يكون نظيف و بعيد عن أى طرق إذ أنه لا يمكن وضع المواسير فى أرض ليست نظيفه أو تؤدى إلى إغلاق الطرق الرئيسيه .
و يحتوى الموقع المشون فيه على المواسير من كافه الأقطار التى سوف يتم استخدامها فى المشروع أو فى المرحله التى يتم تنفيذ
المشروع فيها كما يجب أن يتم الاهتمام و مراعاة طريقه تشوين المواسير إذ يجب تشوينها بحرص و برعايه تامه و ذلك للحرص على أن لا يحدث أى شروخ شعريه بالمواسير تؤدى إلى تقليل كفاءة الماسوره من حيث الفتره العمريه المصممه لها و منع حدوث أى تسربات أو فواقد فى المياه المنقوله عبر هذه المواسير كما يجب أن لا توضع عدد كبير من هذه المواسير فوق بعضها بعدد كبير و ذلك للحفاظ عليها أيضا .
-1قريب من الموقع فلا يمكن أن يكون بعيدا عن الموقع حيث يصبح هناك تعطيل و تكلفه عند نقل هذه المواسير و المعدات .
-2لان يكون واسع إذ يجب أيسع المعدات و المواسير.
-3أن يكون نظيف و بعيد عن أى طرق إذ أنه لا يمكن وضع المواسير فى أرض ليست نظيفه أو تؤدى إلى إغلاق الطرق الرئيسيه .
و يحتوى الموقع المشون فيه على المواسير من كافه الأقطار التى سوف يتم استخدامها فى المشروع أو فى المرحله التى يتم تنفيذ
المشروع فيها كما يجب أن يتم الاهتمام و مراعاة طريقه تشوين المواسير إذ يجب تشوينها بحرص و برعايه تامه و ذلك للحرص على أن لا يحدث أى شروخ شعريه بالمواسير تؤدى إلى تقليل كفاءة الماسوره من حيث الفتره العمريه المصممه لها و منع حدوث أى تسربات أو فواقد فى المياه المنقوله عبر هذه المواسير كما يجب أن لا توضع عدد كبير من هذه المواسير فوق بعضها بعدد كبير و ذلك للحفاظ عليها أيضا .
ثانيا : الحفر
أعمال الحفر و هى الأعمال التى بعد عمليه التوقيع على الأرض و تحديد أماكن خطوط المياه أو الصرف التى سوف يتم وضعها فى تلك الأماكن المحدده و تتم علميه التحديد عن طريق التوقيع المساحى باستخدام الميزان أو التيودليت و تتم عمليه الحفر على حسب طبيعه الأرض المحفوره و بالتالى يجب استخدام المعده المناسبه و يتم معرفه عمق الحفر عن طريق اللوحه المساحيه و يجب أن يلتزم بها المهندس و العامل و تتم معرفه المناسيب عن طريق إحدى الطريقتين:
-1الميزان و القامه
حيث عند الحفر مسافه معينه تحت الأرض يتم وضع القامه فى الحفره بحيث تكون ملامسه لقاع الحفره و يتم رصد القامه بالميزان و معرفه إذا كان هو تتم معرفه المناسيب عن طريق إحدى الطريقتين:
-1الميزان و القامه
حيث عند الحفر مسافه معينه تحت الأرض يتم وضع القامه فى الحفره بحيث تكون ملامسه لقاع الحفره و يتم رصد القامه بالميزان و معرفه إذا تم الوصول إلى المنسوب المطلوب أو لا و إذا لم يتم الوصول إلى المنسوب المطلوب يتم تكمله الحفر و عمل نفس
الطريقه السابقه حتى يتم و الوصول المنسوب المراد التأسيس عليه
-2طريقه اللمحه
و ذلك عن طريق قاماتان من الخشب و يتم وضع خشبه فى أول الحفر و خشبه أخرى فى أخر الحفر( اللمحه الثابته) و يتم شد خيط أفقى بينهما و يتم التحرك بينهما بلمحه نقالى و ملاحظه مستوى سطح الأرض إذا كان يحقق الميل المطلوب أو لا و ذلك عن طريق العلامات الموجوده على أسفل اللمحه النقالى و يجب عند الحفر مراعاة إذا كان يوجد إحدى الخطوط من كهرباء أو مياه أو غاز
-1الميزان و القامه
حيث عند الحفر مسافه معينه تحت الأرض يتم وضع القامه فى الحفره بحيث تكون ملامسه لقاع الحفره و يتم رصد القامه بالميزان و معرفه إذا كان هو تتم معرفه المناسيب عن طريق إحدى الطريقتين:
-1الميزان و القامه
حيث عند الحفر مسافه معينه تحت الأرض يتم وضع القامه فى الحفره بحيث تكون ملامسه لقاع الحفره و يتم رصد القامه بالميزان و معرفه إذا تم الوصول إلى المنسوب المطلوب أو لا و إذا لم يتم الوصول إلى المنسوب المطلوب يتم تكمله الحفر و عمل نفس
الطريقه السابقه حتى يتم و الوصول المنسوب المراد التأسيس عليه
-2طريقه اللمحه
و ذلك عن طريق قاماتان من الخشب و يتم وضع خشبه فى أول الحفر و خشبه أخرى فى أخر الحفر( اللمحه الثابته) و يتم شد خيط أفقى بينهما و يتم التحرك بينهما بلمحه نقالى و ملاحظه مستوى سطح الأرض إذا كان يحقق الميل المطلوب أو لا و ذلك عن طريق العلامات الموجوده على أسفل اللمحه النقالى و يجب عند الحفر مراعاة إذا كان يوجد إحدى الخطوط من كهرباء أو مياه أو غاز
